Laminação

A conformação de rolos é um processo contínuo que converte chapas ou bobinas de metal em uma forma desejada por um grupo de rolos dispostos em tandem, e cada rolo faz apenas alterações incrementais na forma de metal, e todas as pequenas alterações incrementais levam à seção de perfil projetada.

Seção de Aço Galvanizado

Perfil C galvanizado por imersão a quente

Seção de aço galvanizado por imersão a quente Sigmapost

Perfil de aço perfurado

Seção do Canal Formado por Rolo

Sigmapost Roll Formed

Tubo e tubo de aço de formato especial

Canal de seção de aço

Tubo de Aço Tapezóide

Perfil de aço de parede fina

A laminação é um processo de produção de perfil contínuo para moldar progressivamente a chapa metálica na forma desejada com tolerâncias mais estreitas e oferece vantagens como formas geométricas complexas, alta resistência, precisão dimensional, tolerâncias mais estreitas e acabamento superficial consistente. Além disso, a solução de perfilagem pode produzir seções transversais de parede fina e perfis de formas complexas que são difíceis de produzir por outras soluções de fabricação. buracos. Portanto, a laminação é a opção ideal para as demandas da agricultura,solar e infraestruturaindústrias são ideais para laminação enquanto a prensagem ou dobra podem ser melhores opções para produção de baixo volume e componentes mais simples. , pré-pintados e galvanizados são adequados para laminação. Durante a laminação a frio, operações como puncionamento, estampagem e corte podem ser feitas on-line, o que reduz significativamente o custo de produção em comparação com outras soluções de fabricação.

As vantagens da formação de rolos são

√Perfuração de furos antes ou durante o processo de formação de rolos

√Adequado para grandes volumes

√Menor custo de mão de obra em comparação com a dobra de prensa

√Faça perfis complexos com dobras complexas

√Tolerâncias apertadas e repetíveis

√Corte em qualquer comprimento

√Precisa de pouca manutenção da ferramenta

√Capaz de formar metais de alta resistência

√Produz menos sucata

√Material versátil

As desvantagens são

√Custo de ferramental caro

√End flare (distorção na abertura)

√Contaminação (devido à lubrificação)

√As ferramentas precisam ser limpas antes da laminação

√Requer um volume muito maior em comparação com a dobra de prensa

√Necessita de manutenção extensiva da formadora de rolos antes da produção em massa

√Condição da borda (borda sem rebarbas)

√Complexidade do projeto

√Comprimento diferente

√Espessura do material, material fino precisa de cuidados extras durante todo o processo de fabricação e manuseio durante

transporte

√Resistência à tração do material e resistência ao rendimento

√Diâmetro do eixo do rolo

√Espaço do eixo do rolo (horizontal e vertical)

√Pó de motor

√Velocidade de conformação do rolo

√Se os furos estão muito próximos do raio

Dobragem de perfil por rolo

Perfilagem de perfil

Quilhas Formadas por Rolo

Tubo Soldado por Formador de Rolo

√Bordas onduladas

√Pressionando marcas e linhas

√Espessura reduzida no raio

√Curvatura (curvando na direção vertical)

√Camber (curvando na direção horizontal)

√Torção (rotação em torno do eixo longitudinal)

√rachaduras nas bordas

√Furos ao redor do raio são deformados em forma oval

√Springback (abertura do perfil)

√amp côncavo &; Convexo de tubos grandes finos (especialmente tubos retangulares)

A Fabmann se concentra em poucos princípios quando se trata de inspecionar perfis e tubos metálicos, e o primeiro é que a espessura do material deve estar de acordo com as especificações técnicas. O segundo é focar em distorções como arqueamento, curvatura e torção. Para todos os tubos soldados, e a soldagem precisa estar em boas condições, e toda a penetração incompleta deve ser estritamente rejeitada. Consulte nossas fotos de inspeção para referência.

C Inspeção do Perfil

Verificação Convexa Côncavo

Abrir verificação de Springback de perfil

Verificação de curvatura do perfil

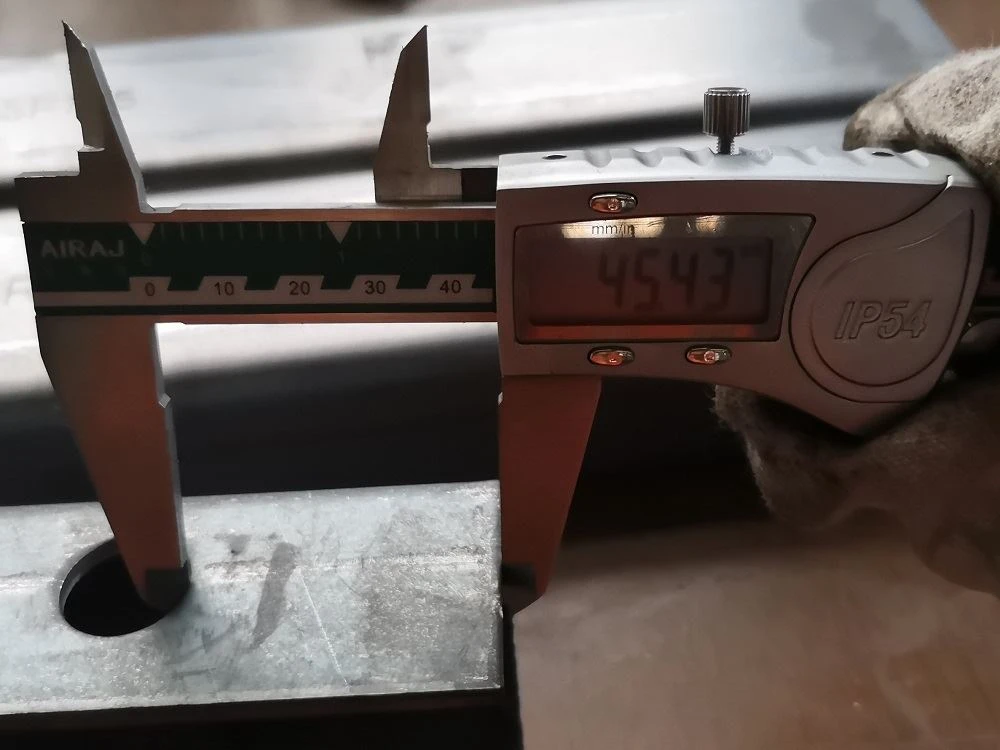

Verificação da posição do furo do perfil

Verificação do raio do perfil

Verificação da espessura do material do perfil

Verificação de Deformação de Perfuração

Verificação da Dimensão Interna do Tubo Retangular

Verificação de torção do perfil de aço

Inspeção de cordão de solda de tubulação

Verificação da dimensão do perfil U

√Ângulos de aço,

√Quilhas em aço galvanizado ou aço preto

√Canais de aço, guarnição de metal, painéis de parede de metal

√Perfil de aço como Cprofile, perfil sigma, perfil Z, perfil Omega,

√Tubo soldado especial como oval, triângulo e trapézio

A Fabmann oferece diferentes soluções de conformação a frio, como dobra por prensa, estampagem e laminação, e a laminação é frequentemente escolhida porque pode produzir comprimentos longos com alta consistência e tolerância apertada, mesmo com furos perfurados durante o mesmo processo de conformação.Além disso, em perfis laminados e seções, apenas uma pequena quantidade de tensão de conformação é colocada no processo de conformação durante cada estação, e apenas uma pequena seção é dobrada a qualquer momento. Devido a esta vantagem, formas complexas podem ser alcançadas pela solução de laminação.

A Fabmann oferece uma ampla gama de ofertas de metal (espessura de 1 mm a 6 mm), incluindo:

√Picles de rolo quente com óleo

√Lubrificante seco de picles de rolo quente

√rolo quente preto

√Galvanizado

√Rolo frio

√Aço inoxidável

√Aço de alta resistência

Além de fornecer uma ampla gama de perfis, tubos e quilhas, a Fabmann também pode fornecer uma ampla gama de tratamento de superfícies metálicas comorevestimento em póegalvanização a quentepara estender a vida útil do seu investimento.

√Indústrias automobilísticas (molduras de portas, trilhos de assentos, barra de proteção, guarnições)

√ Elevador(trilhos de guia)

√Indústria de Petróleo e Gás

√ Agricultura(casa verde, quilhas)

√ Construção(bandeja de cabos, trilhos de alça, terças, quilhas)

√ A infraestrutura(trilhos de guia, postes)

√ Equipamentos e Máquinas

√ Energia solar(trilhos do trator, trilhos, postes)

√Armazenamento (racks e prateleiras)
